3.2.3單個碟形彈簧的計算
DIN2092標準詳細闡述了碟型彈簧變形行為的計算公式，該計算過程由ALMEN和LASZLO推導。盡管還有其它一些更為精確的分析等式，但該公式的準確性足以滿足實際應用的要求。
按照這些分析等式，碟型彈簧的變形行為被假設為矩形截面圓環繞轉動中心S的一維旋轉過程，忽略徑向應力，只考慮切向應力。不考慮材料塑性變形和變形殘余應力，變形過程中橫截面積矩形，載荷始終施加內外邊緣I和III處。

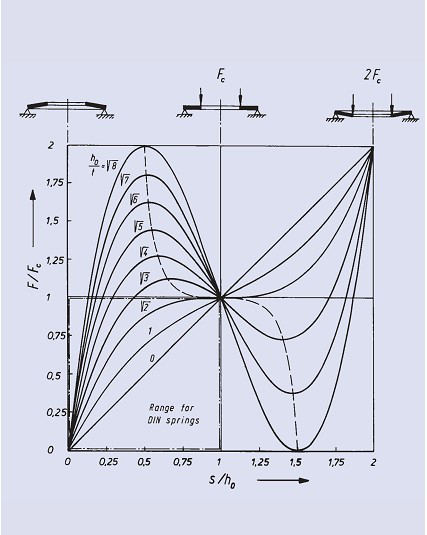

按照DIN加載的無支撐面碟形彈簧
說明
